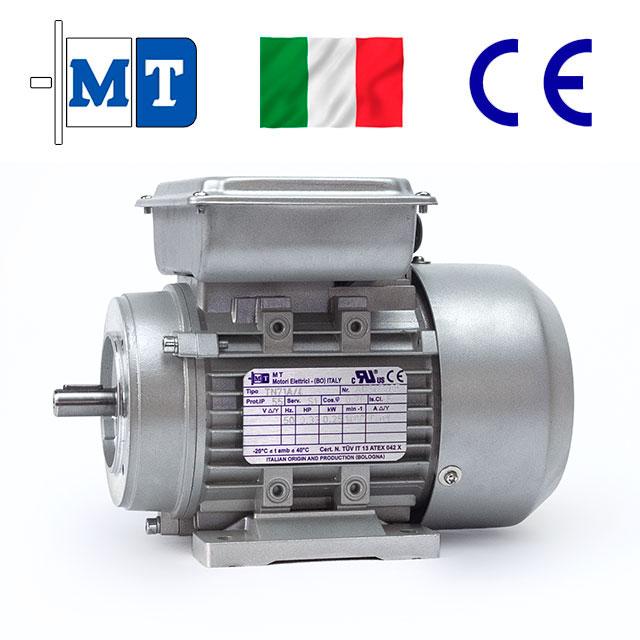

Електродвигун однофазні. Виготовлення — на лапах і з фланцем.

  • Немає в наявності
  • Код: MN71A2

1 920 ₴

Електродвигун однофазні. Виготовлення — на лапах і з фланцем.
Електродвигун однофазні. Виготовлення — на лапах і з фланцем.Немає в наявності
1 920 ₴
+380 (68) 245-20-20
Олександр
  • +380 (66) 250-25-45 Олександр
  • +380 (63) 515-20-20 Олександр
+380 (68) 245-20-20
Олександр
  • +380 (66) 250-25-45 Олександр
  • +380 (63) 515-20-20 Олександр
повернення товару протягом 14 днів за домовленістю

Stec-лист однофазних електродвигунів.

Прайс-лист электродвигатели однофазные

Прайс-лист электродвигатели однофазные

MN
MT Motori Elettrici

Італійська компанія MT Motori Elettrici, заснована 1994 року — провідний виробник електродвигунів у Європі. У виробництві широкий асортимент трифазних та однофазних двигунів із гальмом і без. Підприємство постійно інвестує засоби в нові заводи, дослідження та розробки. Асортимент продукції MT Motori Elettrici повністю розроблений, виготовлений і зібраний в Італії.

Схема під'єднання однофазного електродвигуна

Схема подключения однофазного электродвигателя

З — робочий конденсатор, Csp — пусковий конденсатор. Пусковий конденсатор автоматично вимикається після розгону ротора електродвигуна.



Электродвигатели трехфазные в разобранном виде

Технічні характеристики.

  1. Щити та фланці: з пофарбованого литого під тиском алюмінію згідно CEI-IEC 72-1. За запитом можливо надати чавун (від розміру 132 вгору) і спеціальні конструкції фланців.
  2. Підшипники: кульковий радіальний із подвійним захистом ZZ, мінімальний шум і максимальне ковзання.
  3. Вали: зі шліфованої сталі C40/45; за запитом НІЖАВАЛЬНА сталь (AISI 304/316).
  4. Ротор і статор: зроблено з магнітною пластиною з малою витоку. Короткозамкнутий ротор із литого алюмінію.
  5. Корпус: з литого під тиском алюмінію, обладнаного ребрами для найкращого розсіювання тепла пофарбована так, щоб
    забезпечити тривалий захист від агресивного среды.
  6. Вентиляція: зовнішній із термостійкого пластику двоспрямований радіальний вентилятор, з'єднаний із валом.
  7. Кришка вентилятора: металева кришка, пофарбована в колір корпусу.
  8. Клемна плата: з термостійкого пластику, із шістьма латунними клемними осями.
  9. Обмотки: у подвійному емальованому мідному дроті з подвійним вакуумної просоченням, підходить для використання з інвертором. Клас F.
  10. Шпонки: зі сталі C45 згідно з DIN 6885 - UNI 6604.
  11. Ущільнення вала: манжета армована.
  12. Кабельне введення: з армованого поліамідного волокна, ступінь захисту IP68.
  13. Кришка клемної колодки: з литого під тиском алюмінію.
  14. Пружина плоска: з пружинної сталі, підходить для вибірки осьового проміжку.



Размеры электродвигателей на лапах

Приєднувальні розміри електродвигунів. Виготовлення — на лапах (В3).

Size   F  F1  G  H
56 56 9 20 36 71 90 90 6
63 63 11 23 40 80 105 100 7
71 71 14 30 45 90 108 112 7
80 80 19 40 50 100 125 125 9.5
90S 90 24 50 56 100 130 140 9.5
90L 90 24 50 56 125 155 140 9.5
100 100 28 60 63 140 175 160 12



Размеры электродвигателей с фланцем B5

Приєднувальні розміри електродвигунів. Виготовлення — з фланцем (В5).

Size   M  N  O
56 9 20 120 100 80 7
63 11 23 140 115 95 9
71 14 30 160 130 110 9
80 19 40 200 165 130 11
90 24 50 200 165 130 11
100 28 60 250 215 180 14



Размеры электродвигателей с фланцем B14

Приєднувальні розміри електродвигунів. Виготовлення — з фланцем (В14).

Size   M  N  O
56 9 20 80 65 50 M5
63 11 23 90 75 60 M5
71 14 30 105 85 70 M6
80 19 40 120 100 80 M6
90 24 50 140 115 95 M8
100 28 60 160 130 110 M8



3000 rpm
Силові характеристики (3000 об/хв)
P — номінальна потужність, n — номінальна частота обертання, η- КПД, cos Ω — коефіцієнт потужності, In-номінальна сила струму, Isp-пусковий струм, Mn — номінальний крутний момент, kg-маса електродвигуна
Size P   n η cos φ In Isp/In Mn kg
  kW HP об/хв %   A   Нм кг
56A 0.09 0.12 2785 54 0.90 1 2.4 0.30 3
63A 0.12 0.16 2750 54 0.92 1.6 2.4 0.41 4
63B 0.18 0.25 2750 54 0.92 1.75 2.5 0.62 4.7
63C 0.25 0.33 2750 56 0.94 2.2 2.5 0.87 4.8
71B 0.37 0.50 2800 60 0.72 4.2 3 1.3 6.7
71C 0.55 0.75 2670 64 0.87 4.7 3.5 1.9 7.4
80B 0.75 1 2680 70 0.98 5.5 3.5 2.7 11
80C 1.1 1.5 2820 67 0.97 7.5 2.7 4 11.4
90S 1.5 2 2830 70 0.98 8.5 3.6 3.7 13.2
90L 2.2 3 2830 74 0.98 11.5 3.6 5.1 15.1
100A 2.5 3.5 2830 76 0.98 13.2 4 7.4 23



1500 rpm
Силові характеристики (1500 об/хв)
P — номінальна потужність, n — номінальна частота обертання, η- КПД, cos Ω — коефіцієнт потужності, In-номінальна сила струму, Isp-пусковий струм, Mn — номінальний крутний момент, kg-маса електродвигуна
Size P   n η cos φ In Isp/In Mn kg
  kW HP об/хв %   A   Нм кг
56B 0.09 0.12 1340 54 0.93 0.95 1.6 0.64 3.1
63B 0.12 0.16 1370 58 0.90 1.4 2.5 0.84 4.6
63C 0.18 0.25 1370 58 0.92 1.6 2.5 1.3 4.8
71B 0.25 0.33 1340 58 0.94 2.6 2.5 1.8 6.6
71C 0.37 0.50 1380 58 0.94 3 2.8 2.6 7.2
71D 0.55 0.75 1380 59 0.89 4.6 2.7 3.7 7.6
80B 0.55 0.75 1400 62 0.94 4.5 3 3.7 10.8
80C 0.75 1 1400 66 0.94 6.5 3 5.1 11.8
80D 0.88 1.2 1400 66 0.94 7 3 6 12.3
90 1.1 1.5 1410 68 0.96 8.5 3.2 7.5 12.9
90L 1.5 2 1390 68 0.93 10.5 3.2 10.3 14.5
90LB 1.8 2.5 1380 72 0.99 11.5 2.8 12 17.5
100A 1.8 2.5 1420 70 0.96 12.5 3.2 12.1 21
100B 2.2 3 1420 70 0.96 15 3.2 14.8 25



1000 rpm
Силові характеристики (1000 об/хв)
P — номінальна потужність, n — номінальна частота обертання, η- КПД, cos Ω — коефіцієнт потужності, In-номінальна сила струму, Isp-пусковий струм, Mn — номінальний крутний момент, kg-маса електродвигуна
Size P   n η cos φ In Isp/In Mn kg
  kW HP об/хв %   A   Нм кг
63 0.12 0.16 870 50 0.90 1.5 2.5 1.3 4.8
71B 0.18 0.25 900 52 0.92 2 2.5 1.9 6.6
80A 0.37 0.50 920 58 0.90 3.1 2.7 3.8 8.8
90S 0.55 0.75 930 62 0.93 4.2 3 5.7 12.9
90L 0.75 1 850 65 0.88 6.4 2 8.4 14.5
100A 1.1 1.5 955 66 0.92 9 3.2 11 21
100B 1.5 2 900 66 0.96 13.5 3.2 15.9 25




Характеристики
Основні
Колір корпусуСірий
Матеріал корпусуАлюміній
Країна виробникІталія
Тип двигунаАсинхронні
Тип ротораКороткозамкнений
Ступінь захисту IP55
СтанНовий
Користувальницькі характеристики
ВиробникMT Motori Elettrici
Потужність0.25 кВт
Частота обертання3000 об/хв
