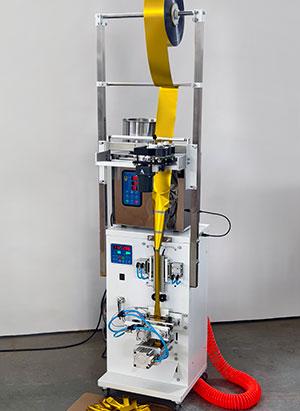

Фасувальний автомат — фігурний стік АФ-103-СТ

🔹 Коротко про машину

🏭 Виробник: НПО «Гідромаш-1» (Україна)
🌾 Призначення: фасування сухих сипучих, а також рідких і густих продуктів
📦 Тип упаковки: фігурний стік-пак (заокруглені кути)
⚙️ Тип дозування:
— вібраційний дозатор (для сипучих продуктів)
— пневматичний дозатор (для рідких і густих продуктів)
🔁 Комбінована комплектація: постачання обладнання з двома дозувальними вузлами — для сухих і рідких продуктів
🛠 Сервіс: власний сервіс виробника
🔩 Запчастини: перелік запасних частин
🧪 Тестування: тестуємо обладнання на продукті та пакувальній плівці замовника
👨‍🔧 Консультація спеціаліста: спеціаліст з налагодження відповість на всі ваші запитання

---



🔧 Принцип формування фігурного стіка

Формування фігурного стік-пакета у фасувальному автоматі АФ-103-СТ здійснюється із застосуванням вирубного штампа.

У процесі роботи обладнання:

• у зоні поперечного різання встановлюється вирубний штамп заданої конфігурації;

• штамп виконує висікання контуру пакета та одночасно формує поперечний шов;

• завдяки формі штампа стік-пакет отримує заокруглені кути або заданий фігурний контур;

• геометрія стіка повторюється з високою точністю від пакета до пакета.

Використання вирубного штампа дозволяє:

• отримувати естетичну та нестандартну форму упаковки;

• покращити зовнішній вигляд готового стіка та його сприйняття споживачем;

• забезпечити стабільну якість різання та запаювання;

• адаптувати форму упаковки під маркетингові вимоги продукту.

Під замовлення можлива установка штампів нестандартної форми — «пляшечка», крапля, індивідуальний контур або форма за технічним завданням замовника.
Конфігурація штампа підбирається з урахуванням формату стіка, типу пакувальної плівки та властивостей фасованого продукту.

---



⚙️ Технічні характеристики

Примітки:

Компресор до комплекту поставки не входить і підбирається замовником самостійно.

Показники швидкості та точності дозування залежать від типу продукту (фракція, в'язкість, вологість).

Під час фасування пилячих сипучих продуктів і в'язких мас рекомендовано попереднє тестування обладнання на продукті та пакувальній плівці замовника.

---



🔧 Додаткове обладнання

💰 Вартість додаткового обладнання

🧠 Опис і призначення

Датувальник
Використовується для нанесення дати виготовлення та номера партії на упаковку методом гарячого тиснення із застосуванням термотрансферної стрічки (рібона).

Датчик міток
Призначений для роботи з пакувальною плівкою з друкованим рисунком і використовується для точного позиціонування плівки під час поперечного різання.

Датчик зчитує реєстраційну мітку та забезпечує:

• точне співпадіння лінії різу із заданим місцем на плівці;

• формування пакетів однакової довжини;

• коректне розташування зображення відносно краю стіка;

• стабільну роботу вирубного штампа без зміщення контуру.

Застосування датчика міток особливо важливе під час фасування у фігурний стік-пак, де потрібна висока точність позиціонування плівки для коректного формування форми та акуратного зовнішнього вигляду упаковки.

Труба-формувач пакета (лійка)
Використовується для формування циліндричної заготовки пакета та напрямлення пакувальної плівки в зону фасування.

Труба-формувач змінюється при зміні ширини пакувальної стрічки та підбирається відповідно до потрібної ширини стіка й формату упаковки.

Система «стоп-крапля»
Призначена для запобігання підтіканню та утворенню крапель продукту після завершення дозування під час фасування рідких і густих продуктів.

Система встановлюється у складі пневматичного дозатора та забезпечує:

• чітке відсікання продукту наприкінці циклу дозування;

• відсутність підтікань на шві та зовнішній поверхні стіка;

• покращення якості запаювання та зовнішнього вигляду упаковки;

• зниження втрат продукту та забруднення вузлів обладнання.

Використання системи «стоп-крапля» особливо рекомендовано під час фасування:

• меду;

• сиропів;

• соусів;

• кремів;

• інших в'язких і текучих продуктів, схильних до підтікання.

Конфігурація системи підбирається індивідуально — з урахуванням типу продукту, його в'язкості, діапазону дозування та формату стіка.

Відвідний конвеєр
Приймає готові пакети та синхронізується з роботою автомата.

Вібровузол запаювача
Рекомендований під час фасування погано сипучих і дрібнофракційних продуктів.
Забезпечує стабільне проходження продукту та підвищує точність дозування.

Вирубний штамп для стіка
Використовується для формування фігурного стік-пакета (заокруглені кути, нестандартний контур) у процесі поперечного різання та запаювання упаковки.

Вирубний штамп виготовляється індивідуально під задану ширину стіка та формат упаковки замовника.
Конструкція штампа забезпечує точне повторення геометрії пакета та стабільну якість різання.

Можливе виготовлення штампів різних форм, зокрема:

• фігурний стік із заокругленими кутами;

• форма «пляшечка»;

• крапля;

• індивідуальна форма за технічним завданням замовника.

Форма штампа підбирається з урахуванням типу пакувальної плівки, розмірів стіка та вимог до зовнішнього вигляду готової упаковки.

---



🔁 Комбінована комплектація (два дозатори)

Фасувальний автомат АФ-103-СТ може постачатися у комбінованій конфігурації — з двома дозувальними вузлами:

• вібраційний дозатор — для сухих сипучих продуктів;

• пневматичний дозатор — для рідких і густих продуктів.

Така комплектація дозволяє використовувати один фасувальний автомат для різних типів продукції без заміни обладнання.

Конфігурація підбирається індивідуально — з урахуванням продукту, діапазону дозування та форми стіка.
Перед поставкою рекомендовано тестування обладнання на продукті замовника.

---



🔩 Запасні частини

Для фасувального автомата АФ-103-СТ доступні такі запасні частини та комплектуючі.

Основні запасні частини

• ТЕНи (для вертикальних і горизонтальних запаювальних губок)

• Ножі (основний і підрізний)

• Запаювальні губки (вертикальні та горизонтальні)

• Пневмоциліндри (вертикальних губок, горизонтальної передньої та задньої запаювальних губок)

• Протяжний механізм у зборі

• Пневморозподілювач

• Блок керування верстатом

• Пневмотрубки

• Фітинги

• Реле

• Блоки живлення

Додатково (для дозувального вузла рідких і густих продуктів)

• Силіконові ущільнювачі клампових з'єднань

• Манжети армовані

• Силіконові кільця (для робочого поршня)

• Герконові датчики

• Армований шланг для подачі продукту

Додатково (для дозувального вузла сипучих продуктів)

• Блок керування дозатором

• Віброгенератор

• Мотор заслінки

• Ваговий датчик

Примітка:
Для замовлення запасних частин і підбору комплектуючих зв'яжіться з нашими спеціалістами.
Підбір здійснюється з урахуванням моделі обладнання, типу дозувального вузла та умов експлуатації.

---



📷 Фото та відео

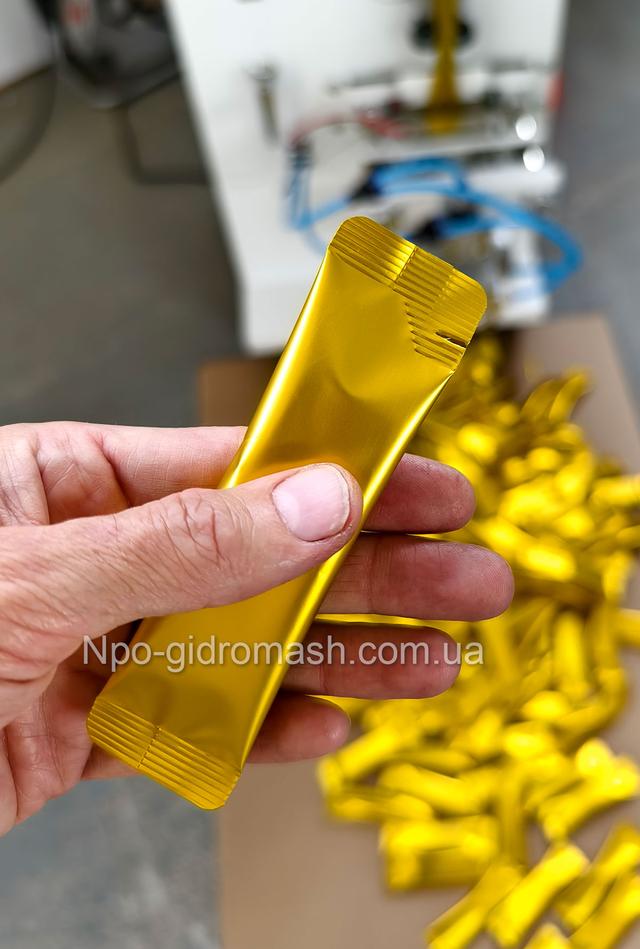

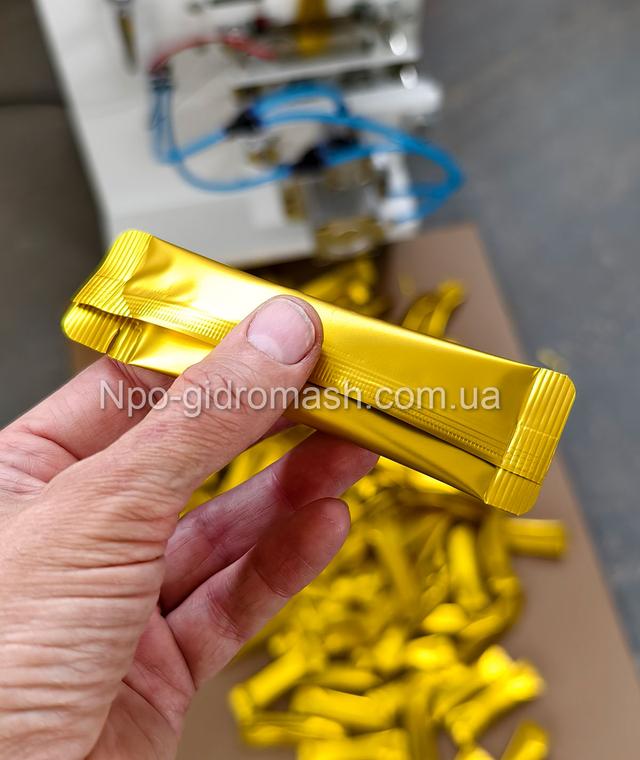

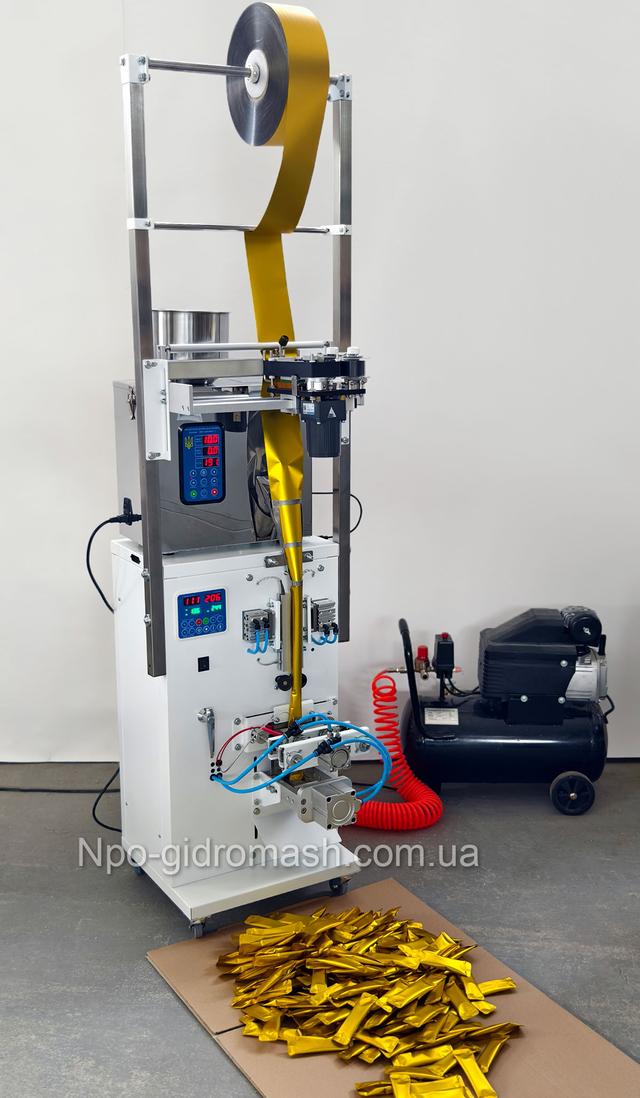

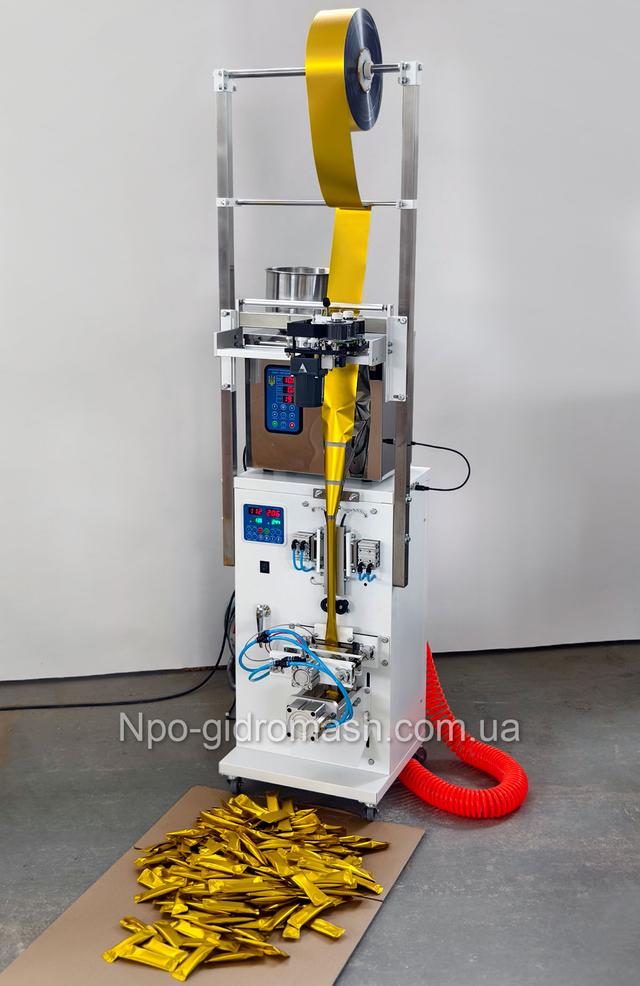

У розділі представлені фото та відео фасувального автомата АФ-103-СТ, що демонструють:

• фігурний стік із заокругленими кутами;

• роботу вібраційного та пневматичного дозаторів;

• процес фасування сухих і рідких продуктів;

• якість готової упаковки.



📌 Примітка: можлива демонстрація роботи обладнання на продукті замовника.

---



⚙️ Порядок роботи

Робота фасувального автомата не потребує складного навчання персоналу.
Навчання та консультації щодо запуску обладнання можуть проводитися дистанційно.

---

🔧 Підготовка та налаштування дозувального вузла

Для сипучих продуктів:

• У бункер вібраційного дозатора завантажується продукт.

• Перевіряється рівномірність подачі та коректність роботи вібраційного вузла.

• Доза налаштовується за допомогою органів керування дозатором (залежно від конфігурації).

• За потреби регулюється інтенсивність вібрації для стабільної подачі продукту.

Для погано сипучих або дрібнофракційних продуктів рекомендовано використання вібровузла запаювача, що забезпечує стабільне проходження продукту через трубу-формувач.

Для рідких і густих продуктів:

• Забірна трубка дозатора опускається у зовнішню ємність із продуктом.

• Перевіряється герметичність з'єднань і коректність роботи пневматичного дозатора.

• Налаштовується об'єм дози відповідно до вимог фасування.

• За потреби використовується система «стоп-крапля» для запобігання підтіканням.

---

🔥 Налаштування запаювального вузла

• Пакувальна плівка заправляється в верстат через трубу-формувач.

• Під час роботи з плівкою з друкованим рисунком налаштовується датчик міток для точного позиціонування під час різання.

• Вмикається нагрів вертикальних і горизонтальних запаювальних губок.

• Температура запаювання підбирається дослідним шляхом (як правило, у діапазоні 120–140 °C, залежно від типу плівки).

• Виконуються тестові протяжки без продукту для перевірки якості шва та коректності різання.

---

▶️ Робота обладнання

• Для запуску автоматичного режиму натисніть кнопку «СТАРТ».

• Для зупинки обладнання натисніть кнопку «СТОП».

У процесі роботи рекомендовано:

• регулярно контролювати якість запаювання та різання стіків;

• перевіряти масу готових пакетів контрольними вагами;

• стежити за стабільною подачею продукту в дозувальний вузол;

• своєчасно поповнювати продукт і пакувальну плівку.

---

🧪 Контроль і коригування

У разі зміни продукту, дози або типу пакувальної плівки рекомендовано:

• виконати повторне налаштування дозатора;

• відкоригувати температуру запаювання;

• провести тестове фасування до досягнення стабільного результату.

---



🏭 Виробництво

Фасувальний автомат виготовляється на власних виробничих потужностях НПО «Гідромаш-1» (Україна).

Під час виробництва обладнання використовуються:

• сучасні обробні центри з ЧПУ для виготовлення механічних вузлів і деталей;

• лазерне різання металу для забезпечення точної геометрії та повторюваності елементів конструкції;

• технологічні процеси, що забезпечують стабільну якість складання та точну підгонку вузлів.

Кожен фасувальний автомат проходить:

• складання та попереднє налаштування;

• перевірку працездатності основних вузлів;

• контроль якості перед відвантаженням замовнику.

Такий підхід забезпечує надійність обладнання, стабільну роботу під час експлуатації, а також можливість подальшого сервісного обслуговування й постачання запасних частин.

---



🛠 Сервіс

Сервісне обслуговування фасувального автомата здійснюється власним сервісом виробника — НПО «Гідромаш-1».

У межах сервісної підтримки виконується:

• консультація спеціаліста з налагодження обладнання;

• допомога у запуску та налаштуванні під конкретний продукт;

• дистанційна підтримка в процесі експлуатації;

• діагностика та усунення несправностей;

• постачання запасних частин і витратних матеріалів.

За потреби можливе тестування обладнання на продукті та пакувальній плівці замовника, а також дистанційне навчання роботі на обладнанні.

---



🛡 Гарантія

На фасувальний автомат надається гарантія 12 місяців.

Гарантійні зобов'язання поширюються на обладнання за умови дотримання правил експлуатації та виконання регламентних робіт.

Гарантійне та післягарантійне обслуговування здійснюється власним сервісом виробника.
Протягом гарантійного строку замовнику надається консультаційна та технічна підтримка з питань експлуатації та налаштування обладнання.

---



📦 Комплектація поставки

До базової комплектації входить:

• фасувальний автомат АФ-103-СТ;

• дозатор (залежно від комплектації);

• труба-формувач пакета (лійка);

• комплект запаювальних губок і ножів;

• блок керування;

• інструкція з експлуатації та гарантійний талон.

---



❓ Запитання та відповіді

Ви є виробником АФ-103-СТ?

Так. Обладнання виготовляється НПО «Гідромаш-1» (Україна).

Чи можна фасувати різні продукти на одному станку?

Так. За комбінованої комплектації автомат підходить для сухих, рідких і густих продуктів.

Чи можливі інші форми стіка?

Так. Під замовлення виготовляються стіки нестандартної форми («пляшечка», крапля тощо).

Чи можна протестувати обладнання перед покупкою?

Так. Можлива перевірка та тестування на продукті та пакувальній плівці замовника.

---
