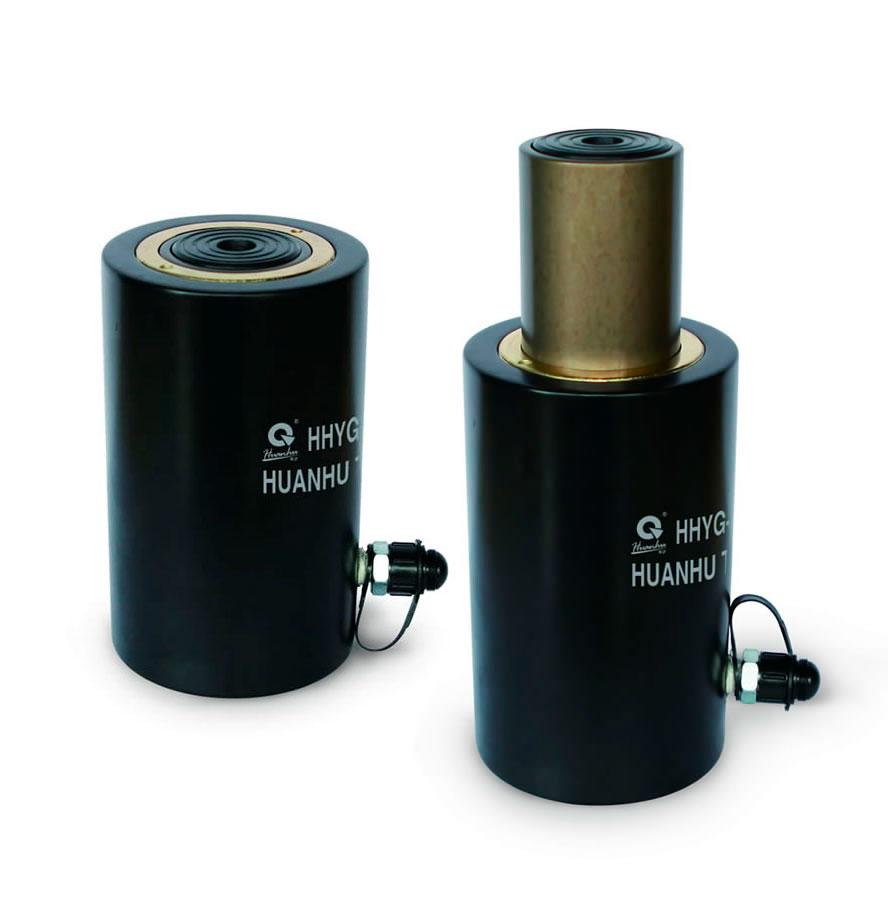

Алюмінієвий домкрат гідравлічний циліндр односторонньої дії 50 тонн 100 мм

  • Готово до відправки
  • Код: HHYG-50100L

10 100 ₴

Алюмінієвий домкрат гідравлічний циліндр односторонньої дії 50 тонн 100 мм
Алюмінієвий домкрат гідравлічний циліндр односторонньої дії 50 тонн 100 ммГотово до відправки
10 100 ₴
+380 (68) 245-20-20
Олександр
  • +380 (66) 250-25-45 Олександр
  • +380 (63) 515-20-20 Олександр
+380 (68) 245-20-20
Олександр
  • +380 (66) 250-25-45 Олександр
  • +380 (63) 515-20-20 Олександр
повернення товару протягом 14 днів за домовленістю
У компанії підключені електронні платежі. Тепер ви можете купити будь-який товар не покидаючи сайту.

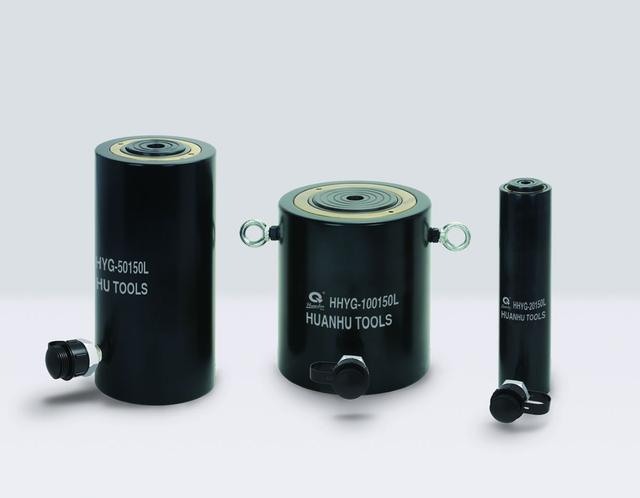

Алюминиевый домкрат цилиндр

Европейский стандарт EN ISO 12100:2010 (DIN EN ISO 12100)- безопасность машин.
👍




Технические характеристики

Модель Усилие, тн Ход поршня, мм Объем масла, см3 Масса, кг Рекомендуемый насос
HHYG-1050L 10 50 85 1.2 HHB-700C
HHYG-10100L 100 169 1.7
HHYG-10150L 150 254 2.1
HHYG-2050L 20 50 157 3
HHYG-20100L 100 311 3.8 HHB-700
HHYG-20150L 150 465 4.6
HHYG-3050L 30 50 240 5.1 HHB-700C
HHYG-30100L 100 474 6.4 HHB-700
HHYG-30150L 150 707 7.6 HHB-700A
HHYG-5050L 50 50 391 8.6 HHB-700
HHYG-50100L 100 770 10.5 HHB-700A
HHYG-50150L 150 1149 12.5
HHYG-10050L 100 50 783 17
HHYG-100100L 100 1534 20.5
HHYG-100150L 150 2285 23.3
HHYG-15050L 150 50 1136 30.9
HHYG-150100L 100 2241 35.9
HHYG-150150L 150 3345 40.9 HHB-630A
HHYG-20050L 200 50 1485 47.5 HHB-700A
HHYG-200100L 100 2938 51.6 HHB-630A
HHYG-200150L 150 4391 61.2
HHYG-200200L 200 5844 68
HHYG-200250L 250 7297 74.8

Размеры гидроцилиндров

Габаритные размеры, мм

Модель A B D E F
HHYG-1050L 142 192 60 45 38
HHYG-10100L 192 292
HHYG-10150L 242 392
HHYG-2050L 162 212 85 60 52
HHYG-20100L 212 312
HHYG-20150L 262 412
HHYG-3050L 172 222 110 75 62
HHYG-30100L 222 322
HHYG-30150L 272 422
HHYG-5050L 182 232 140 95 80
HHYG-50100L 232 332
HHYG-50150L 282 432
HHYG-10050L 208 258 180 135 110
HHYG-100100L 258 358
HHYG-100150L 308 458
HHYG-15050L 233 283 230 165 135
HHYG-150100L 283 383
HHYG-150150L 333 483
HHYG-20050L 263 313 270 190 160
HHYG-200100L 313 413
HHYG-200150L 363 513
HHYG-200200L 413 613
HHYG-200250L 463 713

Характеристики товара

  • Наименование: Алюминиевый цилиндр общего назначения одностороннего действия.
  • Модель: HHYG-L
  • Грузоподъемность: 10 - 200 тн.
  • Ход штока: 50 - 250 мм.
  • Максимальное рабочее давление: 700 бар.
  • Он примерно на 50% легче стальных баллонов, прост в обращении и позиционировании, имеет более высокую работоспособность и весовое соотношение.
  • Во взрывоопасной среде алюминиевый цилиндр блокирует образование искр.
  • Алюминий устойчив к коррозии и может быть использован в качестве хорошего материала для использования в различных агрессивных средах.
  • Поверхность полностью закалена, чтобы предотвратить повреждение и продлить срок службы цилиндра, его прочность сопоставима со сталью.
  • Предназначен для использования во всех положениях.
  • Пылесъемник на штоке поршня уменьшает загрязнение.
  • Запеченная эмаль для повышенной коррозионной стойкости.
  • Все цилиндры проверены на 125% нагрузки.
  • Цилиндрические отверстия полируются роликом, чтобы укрепить поверхность и сделать ее более гладкой.
  • Модели цилиндров весом 10-200 тонн с возвратной пружиной.
  • Каждый цилиндр имеет внешнюю полумуфту HH-II R2 3/8 и пылезащитный колпачок.
  • Каждый цилиндр имеет плоское седло с канавкой.
  • Производитель: TLP.
  • Страна производитель: Китай.
  • Сертификат: Стандарт EN ISO 12100:2010 (DIN EN ISO 12100)- безопасность машин.





Варианты подключения гидравлических цилиндров.

  1. Первая установка: односторонний ручной насос + шланг + гидравлический цилиндр одностороннего действия.

    Это базовая настройка системы. Запас масла в насосе должен быть больше объема масла в цилиндре, чтобы обеспечить полный ход цилиндра.

    Подключение насоса №1
  2. Вторая установка: ручной односторонний насос + коллектор + три шланга + два гидравлических цилиндра простого действия с 2-х или более портами.

    Система позволяет одновременно поднимать несколько цилиндров одностороннего действия. Дроссельный клапан, установленный на выпускном отверстии коллектора, регулирует поток гидравлической жидкости в цилиндры или из них, чтобы контролировать высоту подъема каждого цилиндра и поддерживать горизонтальное перемещение груза.

    Подключение насоса №2
  3. Третья установка: Двусторонний ручной насос + два коллектора + шесть шлангов + два гидравлических цилиндра двойного действия.

    С 2-х или более портами коллектора, система позволяет одновременно поднимать и опускать несколько цилиндров двойного действия. Дроссельный клапан, установленный на выпускном отверстии коллектора, регулирует поток гидравлической жидкости в цилиндры или из них, чтобы контролировать подъем и опускание каждого цилиндра и поддерживать горизонтальное перемещение груза.

    Подключение насоса №3
  4. Четвертая установка: Двусторонний электронасос + два шланга + гидроцилиндр двойного действия.

    Цилиндрическая установка двойного действия, используемая для подъема, где необходимо поддерживать медленное контролируемое снижение нагрузки. Дроссельный клапан и односторонний клапан могут быть установлены для регулирования потока гидравлической жидкости и контроля снижения нагрузки.

    Подключение насоса №4
  5. Пятая установка: Двухсторонний электрический насос + два коллектора + шесть шлангов + два гидравлических цилиндра двойного действия.

    С 2-х или более портами коллектора, система позволяет одновременно поднимать и опускать несколько цилиндров двойного действия. Дроссельный клапан, установленный на выпускном отверстии коллектора, регулирует поток гидравлической жидкости в цилиндры или из них, чтобы контролировать подъем и опускание каждого цилиндра и поддерживать горизонтальное перемещение груза.

    Подключение насоса №5
  6. Шестая установка: Односторонний электрический насос + коллектор + пять шлангов + четыре цилиндра одностороннего действия.

    Система с 4 или более портами позволяет одновременно поднимать несколько цилиндров одностороннего действия. Дроссельный клапан регулирует поток гидравлической жидкости в цилиндры или из них. Односторонний клапан позволяет безопасно удерживать груз при подъеме.

    Подключение насоса №6



Европейский стандарт EN ISO 12100:2010 (DIN EN ISO 12100)- безопасность машин.
