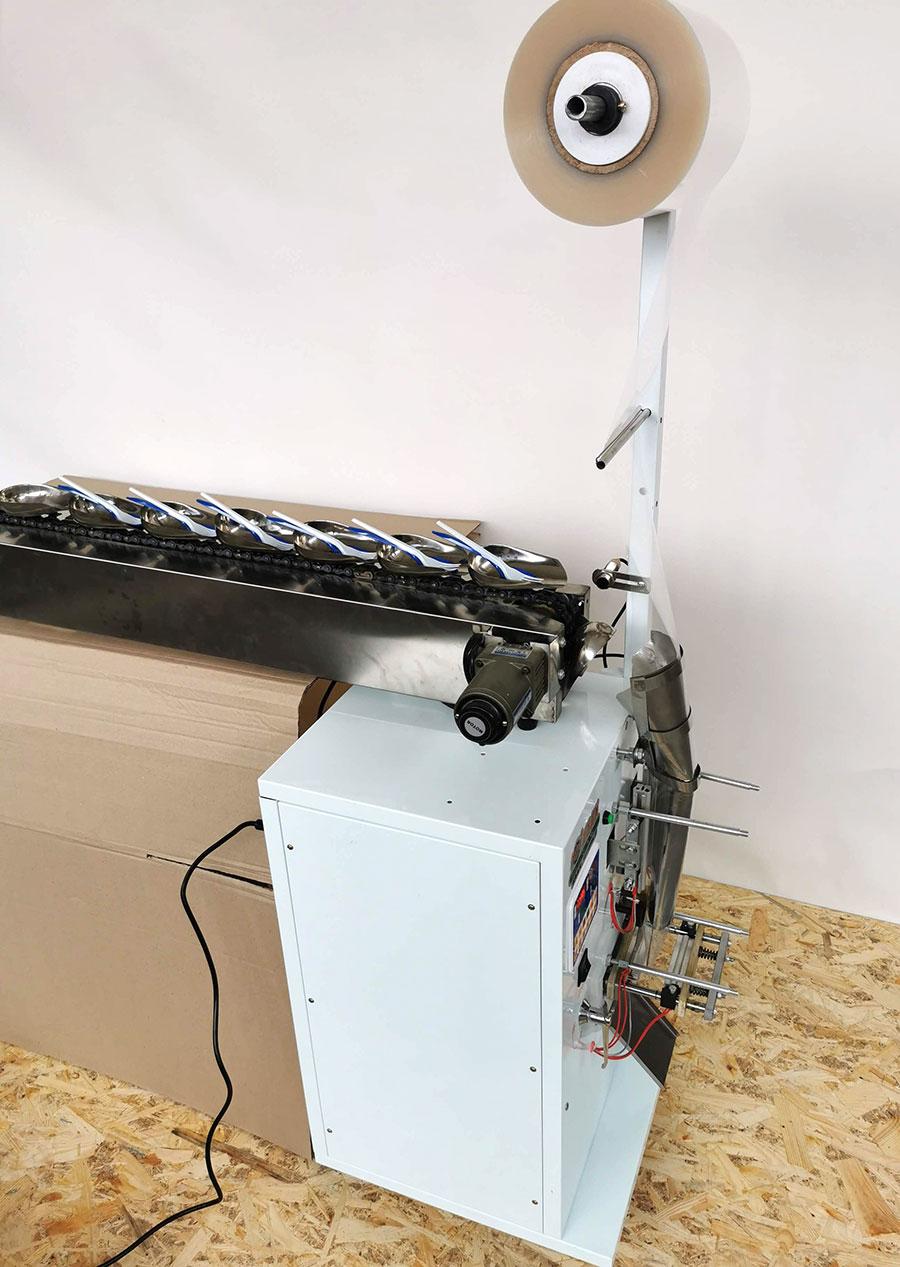

Фасувально-пакувальний автомат із конвеєрною подачею продукту АФ-200-К

🔹 Коротко про машину

🏭 Виробник: НВО «Гідромаш-1» (Україна)
📦 Призначення: фасування штучних і шматкових продуктів з ручним укладанням на подавальний конвеєр
⚙️ Подача продукту: конвеєрна, з індивідуальними лотками
🔁 Принцип роботи: подача продукту синхронізована з формуванням, запаюванням і різанням пакета
📦 Тип пакування: пакет «подушка» з поздовжнім заднім швом
🧩 Формат обладнання: компактний автомат для малих і середніх упаковок
🛠 Сервіс і підтримка: власний сервіс виробника
🔩 Запасні частини: доступний повний перелік комплектуючих
🧪 Тестування: можливе тестування роботи автомата на продукті замовника
👨‍🔧 Консультації: допомога у підборі конфігурації та налаштуванні під конкретний продукт

---

Коротко про принцип роботи

Фасувально-пакувальний автомат АФ-200-К працює за участі оператора та призначений для акуратного фасування штучних і шматкових продуктів у пакети невеликого формату.

Оператор вручну розміщує продукт у лотках подавального конвеєра. Конвеєрна система послідовно подає продукт у зону формування пакета — у приймальний жолоб труби-формувача.

Подача продукту автоматично узгоджена з основними етапами пакувального циклу:

• формуванням пакета з пакувальної плівки;

• поздовжнім і поперечним запаюванням;

• різанням готової упаковки.

Синхронізація руху конвеєра з роботою запаювальних і протяжних вузлів дозволяє виключити потрапляння продукту в зону шва, забезпечити стабільну геометрію пакета та повторюваність фасувального процесу під час кожного циклу.

---



⚙️ Технічні характеристики

---

📝 Примітки

Фактична продуктивність фасувально-пакувального автомата АФ-200-К залежить від типу продукту, його геометрії, розмірів і швидкості ручного укладання оператором на подавальний конвеєр.

Конвеєрна подача застосовується для акуратного транспортування штучних і шматкових продуктів у зону формування пакета та дозволяє знизити ризик пошкодження, деформації або зміщення продукту в процесі фасування.

Розмір пакета підбирається з урахуванням габаритів продукту та ширини використовуваної пакувальної плівки.
Довжина пакета задається програмно через панель керування та може змінюватися без механічного переналаштування обладнання.

Для підбору оптимальної конфігурації конвеєра, швидкості подачі та режимів фасування рекомендується попереднє тестування обладнання на продукті замовника.

---



🚚 Конвеєрна подача продукту — особливості та переваги

Фасувально-пакувальний автомат АФ-200-К оснащується подавальним конвеєром з лотками, призначеним для стабільного й акуратного фасування дрібних штучних і шматкових виробів.

Конвеєрна подача забезпечує контрольоване переміщення продукту в зону формування пакета та особливо ефективна під час роботи з виробами невеликого розміру, що потребують повторюваності та точної синхронізації з пакувальним циклом.

🔧 Принцип роботи конвеєрної подачі

Оператор вручну розміщує продукт у лотках подавального конвеєра.
Конвеєр послідовно подає вироби у приймальний жолоб труби-формувача (лейки).

Подача продукту:

• синхронізована з формуванням пакета;

• узгоджена з моментом запаювання та різання;

• виключає потрапляння виробів у зону шва.

✅ Переваги конвеєрної подачі для дрібних виробів

• Акуратне фасування — мінімальний ризик зміщення, пошкодження або заклинювання продукту;

• Повторюваність циклу — стабільна кількість виробів у кожному пакеті під час ручного укладання;

• Контроль орієнтації — можливість укладання виробів у заданому положенні;

• Чиста зона запаювання — продукт не потрапляє в область шва;

• Гнучке налаштування — регулювання швидкості конвеєра під конкретний продукт;

• Універсальність — підходить для виробів різної форми та щільності в межах малих форматів.

📦 Типи продуктів для фасування на АФ-200-К

Автомат рекомендується для фасування:

• електронних компонентів і радіодеталей;

• кріплення (гвинти, болти, гайки, шайби);

• таблеток і капсул (без дозування за масою);

• дрібних промислових виробів і комплектуючих;

• пластикових і гумових деталей;

• медичних і лабораторних витратних елементів;

• виробів, що потребують акуратного укладання та стабільної геометрії упаковки.

---



🔧 Додаткове обладнання

Фасувально-пакувальний автомат АФ-200-К може комплектуватися додатковими вузлами та опціями, що дозволяють адаптувати обладнання під конкретний тип дрібних виробів, формат упаковки та вимоги до маркування.

💰 Вартість додаткового обладнання

🧠 Опис і призначення

Датувальник
Використовується для нанесення дати виробництва та номера партії безпосередньо на упаковку в процесі фасування. Забезпечує чітке та стійке маркування готової продукції.

Зчитувач міток
Застосовується під час використання пакувальної плівки з друкованим зображенням. Дозволяє точно позиціонувати плівку, підтримувати стабільну довжину пакета та коректне розташування зображення.

Труба-формувач пакета (лейка)
Призначена для формування пакета типу «подушка» та спрямування пакувальної плівки в зону фасування. Підбирається під конкретну ширину плівки та формат пакета. У разі зміни ширини упаковки потрібна заміна труби-формувача на відповідний типорозмір.

Вібровузол труби-формувача
Рекомендується під час фасування дрібних деталей і виробів, схильних до зависання або нерівномірного проходження. Вібрація забезпечує стабільну подачу продукту в пакет без затримок.

Відвідний конвеєр
Призначений для приймання та відведення готових пакетів із зони фасування. Знижує навантаження на оператора та підвищує загальну стабільність роботи пакувальної лінії.

---



🔩 Запасні частини

Для фасувально-пакувального автомата АФ-200-К доступний повний перелік запасних частин і комплектуючих, необхідних для регламентного обслуговування, ремонту та підтримання стабільної роботи обладнання.

Основні запасні частини фасувально-пакувального автомата

• ТЕНи запаювальних губок

• Запаювальні губки (вертикальні та горизонтальні)

• Ножі різання упаковки

• Протяжний механізм пакувальної плівки в зборі

• Приводи запаювальних вузлів

• Блок керування обладнанням

• Блоки живлення

• Реле та комутаційні елементи

• Датчики температури та положення

• Компоненти електричної системи

Додатково (для конвеєрної подачі дрібних виробів)

• Стрічки подавального конвеєра

• Лотки для укладання дрібних деталей

• Привод конвеєра (мотор-редуктор)

• Ролики та напрямні конвеєрної системи

• Датчики синхронізації подачі продукту

• Елементи кріплення та напрямні лотків

📌 Примітка
Підбір запасних частин і комплектуючих виконується з урахуванням моделі обладнання, типу конвеєра та умов експлуатації.
Для коректного підбору рекомендується звертатися до фахівців НВО «Гідромаш-1».

---



📷 Фото та відео

У розділі представлені фото та відео фасувально-пакувального автомата АФ-200-К, що демонструють конструкцію обладнання та процес фасування дрібних штучних виробів із конвеєрною подачею.

Матеріали дозволяють оцінити:

• загальний зовнішній вигляд фасувально-пакувального автомата;

• конструкцію подавального конвеєра з лотками;

• процес ручного укладання дрібних виробів оператором;

• подачу продукту у приймальний жолоб труби-формувача;

• синхронізацію конвеєрної подачі з формуванням, запаюванням і різанням пакета;

• якість і геометрію готових упаковок малого формату.

📌 Примітка
Можлива демонстрація роботи фасувально-пакувального автомата АФ-200-К на продукті замовника.
Фото та відео надаються за запитом.

---



⚙️ Порядок роботи

Фасувально-пакувальний автомат АФ-200-К розрахований на роботу за участі оператора та не потребує спеціальної підготовки персоналу. Керування та налаштування виконуються через панель керування обладнання.

🔧 Підготовка та налаштування обладнання

Пакувальна плівка заправляється в автомат через трубу-формувач (лейку).

Через панель керування задаються параметри формування пакета та довжина упаковки відповідно до обраного формату.

Вмикається нагрів вертикальних і горизонтальних запаювальних губок. Температура запаювання підбирається з урахуванням типу пакувальної плівки.

Перед початком фасування виконуються тестові протяжки без продукту для перевірки якості шва та коректності різання.

🚚 Підготовка конвеєрної подачі

Перевіряється справність подавального конвеєра та правильність встановлення лотків.

Швидкість руху конвеєра налаштовується залежно від розмірів і форми фасованих виробів.

Перевіряється робота датчиків синхронізації подачі продукту.

▶️ Робота обладнання

Оператор вручну розміщує вироби в лотках подавального конвеєра.

Конвеєр подає продукт у приймальний жолоб труби-формувача.

Подача продукту автоматично синхронізується з процесами:

• формування пакета;

• запаювання;

• різання упаковки.

Фасування виконується в автоматичному режимі за мінімальної участі оператора.

Для запуску автоматичного режиму натисніть кнопку «СТАРТ».
Для зупинки обладнання натисніть кнопку «СТОП».

🧪 Контроль і коригування

У процесі роботи рекомендується:

• контролювати правильність укладання дрібних виробів у лотки;

• стежити за синхронізацією подачі та формуванням пакета;

• перевіряти якість запаювання та геометрію упаковки;

• коригувати швидкість конвеєра у разі зміни типу продукту.

У разі переходу на інший продукт або формат упаковки рекомендується виконати повторне налаштування параметрів фасування та провести тестовий запуск.

---



🏭 Виробництво

Фасувально-пакувальний автомат АФ-200-К виготовляється на власних виробничих потужностях НВО «Гідромаш-1» (Україна).

У процесі виробництва використовуються:

• сучасне металообробне обладнання та вузли з ЧПК;

• лазерне різання та гнуття металу для точної геометрії конструкції;

• збирання та налаштування вузлів з урахуванням формату малих упаковок і дрібних виробів.

Кожен автомат проходить попереднє налаштування та контроль якості перед відвантаженням замовнику.

---



🛠 Сервіс

Сервісне обслуговування фасувально-пакувального автомата АФ-200-К здійснюється власним сервісом виробника.

У межах сервісної підтримки надається:

• консультація з підбору конфігурації обладнання;

• допомога під час запуску та налаштування під конкретний продукт;

• дистанційна технічна підтримка в процесі експлуатації;

• діагностика та усунення несправностей;

• постачання запасних частин і витратних матеріалів.

За потреби можлива демонстрація та тестування роботи обладнання на продукті замовника.

---



🛡 Гарантія

На фасувально-пакувальний автомат АФ-200-К надається гарантія 12 місяців.

Гарантійні зобов’язання діють за умови дотримання правил експлуатації та регламентного обслуговування обладнання.
Гарантійне та післягарантійне обслуговування виконується власним сервісом виробника з технічною та консультаційною підтримкою замовника.

---



📦 Комплектація поставки

До базової комплектації фасувально-пакувального автомата АФ-200-К входить:

• фасувально-пакувальний автомат АФ-200-К у зборі;

• подавальний конвеєр з лотками для дрібних виробів;

• труба-формувач пакета (лейка) під обрану ширину пакувальної плівки;

• протяжний механізм пакувальної плівки;

• комплект вертикальних і горизонтальних запаювальних губок;

• комплект ножів різання упаковки;

• блок керування обладнанням;

• інструкція з експлуатації;

• гарантійний талон.

Додаткове обладнання та комплектуючі (датувальник, зчитувач міток, вібровузол труби-формувача, відвідний конвеєр тощо) постачаються за погодженням і підбираються індивідуально залежно від типу продукту та формату упаковки.

---



❓ Часті запитання (FAQ)

Ви є виробником фасувально-пакувального автомата АФ-200-К?

Так. Автомат АФ-200-К виготовляється на власних виробничих потужностях НВО «Гідромаш-1» (Україна). Виробник забезпечує сервісне обслуговування, технічну підтримку та постачання запасних частин.

---

Для яких продуктів підходить АФ-200-К?

Автомат призначений для фасування дрібних штучних і шматкових виробів: електронних компонентів, кріплення, таблеток і капсул, дрібних промислових деталей, медичних і лабораторних витратних елементів, а також аналогічних продуктів.

---

Як здійснюється подача продукту в упаковку?

Продукт вручну укладається оператором у лотки подавального конвеєра. Конвеєр подає вироби у приймальний жолоб труби-формувача. Подача автоматично синхронізується з формуванням, запаюванням і різанням пакета.

---

Чи можна змінити розміри пакета?

Так. Ширина пакета визначається шириною пакувальної плівки та встановленою трубою-формувачем. Довжина пакета задається програмно через панель керування та може змінюватися без механічного переналаштування обладнання.

---

Чи можна протестувати обладнання перед покупкою?

Так. Можлива демонстрація та тестування роботи фасувально-пакувального автомата АФ-200-К на продукті замовника для підтвердження стабільної роботи обраної конфігурації.

---
